Jednoúčelové stroje

Linka na kosení LVT podlahovin

Linka slouží pro kosení hran LVT podlahové dílce různých rozměrů, tloušťek a různé struktury povrchu. Linka je vybavena řídícím panelem s dotykovým terminálem pro nastavení parametrů a servisní úkony.

Rozměry LVT dílců 900x150
900x100
1200x180
1829x180
300x300
450x450
600x450
mm
Tloušťka LVT dílců  2,0 ÷ 3,0 mm
Tloušťka kosené vrstvy LVT dílců 0,4 ÷ 1,0 mm
Nastavení úhlu zkosené hrany 12°, R100mm, 45°
Čas cyklu 8,5 ÷ 20 sec
Nosnost stolu max. 20 kg
Rychlost ořezu 0,2 m.s-1
Rychlost pojezdu 0,5 m.s-1









 Hluboké vrtání

text

Broušení s dopravníkem

Výrobní linka s dopravníkem součástí pracuje zcela automaticky. Kusy pro broušení se naskládají na dopravník. Z dopravníku se automaticky podávají do vřetene na broušení. Vše je kontrolováno pomocí čidel. Po broušení jedné strany se součást otočí a podá se do druhého vřetene, ve kterém se provádí broušení druhé strany. Následuje okartáčování součásti, které srazí hrany a položení zpátky na dopravník. Celý systém umožnuje broušení součástí různých průměrů.

CNC broucísí stroj

U tohoto CNC brousícího stroje je součást dopravena ze zásobníku do brousícího vřetene. Na součásti se brousí vnitřní válcová plocha, kuželová plocha a čelo. Po broušení je součást dopravena zpět do zásobníku. Měření a porovnávání probíhá automaticky. CNC stroj obsahuje dvě brousící vřetena, dva orovnávače s šest brousících vřeten.



Vystružovací stroj JVS-6V

Jedná se o šestivřetený vystružovací stroj, na kterém se vystružují polotovary o specifických průměrech a specifických délkách. Dochází k vystružování děr pomocí šesti vystružníků současně.

Pojezd v -x- 1000  mm
Upínací délka polotovaru 200 ÷ 800  mm
Upinací průměr polotovaru ø16 ÷ ø40  mm
Max. počet upnutých polotovarů 6
Upínání - odepínání profilů Automatické
Max. váha upnutého profilu 10  kg
Otáčky vřetene 100 ÷ 800  ot/min
Počet vřeten 6
Výkon motoru 3 kW
Upínání nástroje Kleština
Upínání a odepínání nástroje Automatické
Průměry upínaných nástrojů ø4,3 ÷ ø18,5 mm



 Protlačovačka JSKO-15

Protlačovačka slouží k protlačování otvoru ve válcovém polotovaru. Profil otvoru odpovídá použitému nástroji. Protlačovačka se skládá z pevného rámu, který nese hnaný kuličkový šroub, k jehož matici je připevněn nosič protlačovacího nástroje a z pevného rámu nesoucího lože k upnutí obrobku a ovládací pultu s rozvaděčem.

Pojezd v -x- 900 mm
Upínací délka polotovaru 200÷800 mm
Upínací průměr polotovaru ø16 ÷ ø40 mm
Maximální hmotnost polotovaru 15 kg
Rozsah kalibrovaných profilů ø4,5 ÷ ø12,7 mm
Rychlost posuvu 100 ÷ 2000 mm/min
Tlačná síla 200 kN
Upínání polotovaru manuální
Výměna segmentů manuální



Honovací stroj

PLC řízený honovací stroj je určen pro honování otvorů o průměru od 10 mm do 20 mm do hloubky max. 1500 mm.

X osa 1500 mm
Upínací délka 750÷1500 mm
Upínací průměr ø30 ÷ ø60 mm
Maximální hmotnost polotovaru 50 kg
Rozsah otáček vřetene 200 ÷ 1000 ot/min
Příkon pohonu vřetene 2 kW
Rozsah průměru pro honování ø10 ÷ ø20 mm
Posuv 200 ÷ 800 mm/s



Speciální revolverový soustruh pro obrábění nábojových komor

Speciální revolverový soustruh pro obrábění komor s řízením CNC,vnitřním chlazením nástrojů a obrobkovou sondou. Tento stroj je dostatečně univerzální, pro obrábění tvarových otvorů od Ø10mm až Ø20mm a délek 750mm až 1500 mm.

Z osa 900 mm
Upínací plocha 750 ÷ 1500 mm
Průměr upínaných polotovarů ø10 ÷ ø20 mm
Maximální hmotnost polotovaru 16 kg
Rozsah otáček vřetene 100 ÷ 600 ot/min
Výkon pohonu vřetene 3 kW
Řízení revolverové hlavy Elektrické 10 polohové
Rychlost posuvu 0,01 ÷ 0,2 mm/ot
Rychloposuv 1000 mm/min

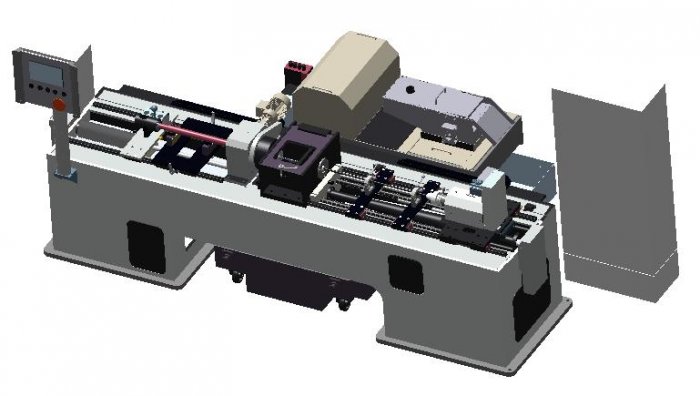

Třívřetenná vyvrtávačka

PLC řízená tříosá vyvrtávačka je určena pro vrtání otvorů o průměru od 5,5 mm do 18,5 mm do hloubky 300 až 750 mm.

X osa 800 mm
Upínací délka 300 ÷ 750 mm
Průměr upínaných polotovarů ø15 ÷ ø50 mm
Maximální počet upnutých dílců 3
Maximální hmotnost upínaného dílce 15 kg
Rozsah otáček vřetene 700 ÷ 3000 ot/min
Příkon pohonu vřetene 7,5 kW
Rozsah upínání nástroje ø5,5 ÷ ø18,5 mm
Rychlost posuvu 0,01 ÷ 0,05 mm/ot
Rychloposuv 1000 mm/min
